製造の分野では、鋳造は基本的なプロセスであり、ファンブレードの鋳造に関して言えば、見過ごされがちですが極めて重要な役割を果たす重要な要素の 1 つはゲート システムです。ファンブレード鋳造の専門サプライヤーとして、私は鋳造プロセスの品質と効率を確保する上で、適切に設計されたゲートシステムの重要性を直接目撃してきました。
ファンブレードの鋳造の基本を理解する
ゲート システムの役割を詳しく説明する前に、ファン ブレードの鋳造プロセスを理解することが重要です。ファンブレードは、高精度と優れた機械的特性が必要な複雑な部品です。ファンブレードに使用される鋳造方法はインベストメント鋳造が多く、寸法精度が高く、表面仕上げが滑らかです。このプロセスには、ファンブレードのワックスパターンを作成し、セラミックシェルでコーティングし、ワックスを溶かして、得られたキャビティに溶融金属を注入することが含まれます。
ゲートシステムの主な機能
ファンブレード鋳造のゲートシステムは、鋳造プロセスの成功に不可欠ないくつかの重要な機能を果たします。
1. 金属の配送
ゲート システムの最も基本的な機能は、溶融金属を取鍋から金型キャビティに供給することです。ファンブレードの鋳造では、乱流や空気の巻き込みを引き起こすことなくブレードの複雑な形状を確実に満たすために、溶融金属を制御された方法で輸送する必要があります。適切に設計されたゲート システムには、注ぎ皿とゲートを接続するチャネルであるランナーが備わっています。ゲートは、溶融金属が金型キャビティに入る開口部です。ファンブレードの場合、ブレード形状を均一に充填できるようにゲートを戦略的に配置する必要があります。たとえば、ゲートが小さすぎると、溶融金属がスムーズに流れず、ブレードへの充填が不完全になる可能性があります。一方、ゲートが大きすぎると過度の乱流が発生し、気孔や介在物などの欠陥が発生する可能性があります。
2. 流量の制御
ファンブレードの鋳造では、溶融金属の流量を制御することが重要です。流速は速すぎても遅すぎてもいけません。流速が速すぎると、溶融金属が金型キャビティを侵食し、鋳造ブレードの表面欠陥を引き起こす可能性があります。さらに、高速の流れにより空気が閉じ込められる可能性があり、最終製品に多孔性が生じる可能性があります。逆に、流速が遅すぎると、溶融金属が金型キャビティに完全に充填される前に凝固し、鋳造が不完全になる可能性があります。ゲート システムは、流量を調整するためにランナーとゲートの適切なサイズと形状で設計できます。たとえば、テーパー ランナーを使用すると、溶融金属が金型キャビティに近づくにつれて流速を徐々に下げることができます。
3. 温度管理
鋳造プロセス中に溶融金属の温度を適切に維持することは、ファンブレードの品質にとって不可欠です。ゲート システムは温度制御に役割を果たします。溶融金属がランナーとゲートを通って流れるとき、周囲の環境に熱を失います。適切に設計されたゲート システムにより、この熱損失を最小限に抑えることができます。たとえば、加熱ランナー システムを使用すると、溶融金属が金型キャビティに到達するまで最適な温度に保つことができます。適切な粒子構造と機械的特性を確保するには、制御された温度条件下で凝固プロセスを行う必要があるため、これはファンブレードにとって特に重要です。
4. 不純物の除去
ゲート システムは、溶融金属から不純物を除去するフィルターとしても機能します。溶解プロセス中に、酸化物やスラグなどの不純物が溶融金属中に存在する場合があります。ゲート システムは、これらの不純物が金型キャビティに入る前に捕捉するチョークまたはフィルターを使用して設計できます。ファンブレードの場合、不純物の存在はブレードの機械的特性と表面仕上げに大きな影響を与える可能性があります。これらの不純物を除去することにより、ゲート システムは高品質の鋳造ファン ブレードの製造に役立ちます。
ファンブレードの品質への影響
ゲート システムの設計と性能は、鋳造ファン ブレードの品質に直接影響します。
1. 寸法精度
適切に設計されたゲート システムにより、溶融金属が金型キャビティに均一に充填されます。これは、ファン ブレードの望ましい寸法精度を達成するために不可欠です。溶融金属が均一に流れないと、凝固中に不均一な収縮が発生し、最終製品の寸法にばらつきが生じる可能性があります。たとえば、ゲート システムの設計が不十分なために、ブレードの一部に他の部分よりも多くの金属が付着すると、ブレードが歪んだり、寸法が不正確になったりする可能性があります。
2. 表面仕上げ
ファンブレードの表面仕上げもゲートシステムの影響を受けます。溶融金属の乱流は、粗い斑点、ピット、コールド シャットなどの表面欠陥を引き起こす可能性があります。適切なゲート システムによって促進される溶融金属のスムーズで制御された流れは、高品質の表面仕上げの達成に役立ちます。これは、ファンブレードの美的外観だけでなく、空力性能にとっても重要です。
3. 機械的性質
強度、硬度、延性などのファンブレードの機械的特性は凝固プロセスの影響を受け、さらに凝固プロセスはゲートシステムの影響を受けます。冷却と凝固の制御を可能にするゲート システムは、鋳造ブレードの微細粒構造の実現に役立ち、その機械的特性が向上します。たとえば、冷却速度が遅く均一であると、微細構造がより均質になり、ファン ブレードの強度と靭性が向上します。
他の鋳造用途との比較
ファンブレード鋳造におけるゲートシステムの役割を、次のような他の鋳造用途と比較するのは興味深いことです。ミシン鋳造そして車の排気フランジ。

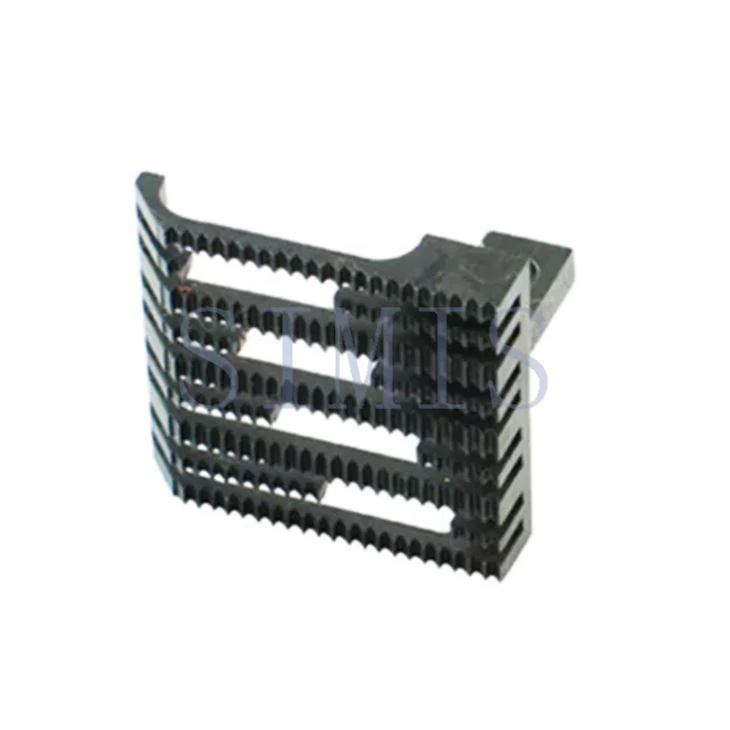

ミシンの鋳造では、コンポーネントの形状がファンのブレードに比べて複雑でないことがよくあります。ただし、ゲート システムは、多孔性や反りなどの欠陥を回避するために、均一な充填と適切な温度制御を保証する必要があります。ミシン部品の美的および機能的要件を満たすために、滑らかな表面仕上げを達成することに重点が置かれる場合があります。
自動車の排気フランジの場合、ゲート システムは鋳造中の高温高圧環境に対応できるように設計する必要があります。フランジには、排気システムの過酷な条件に耐えるために優れた機械的特性が必要です。ゲート システムは、溶融金属が金型キャビティを完全に満たし、凝固プロセスによって強力で耐久性のあるフランジが形成されることを保証する必要があります。
ファンブレード鋳造サプライヤーとしての専門知識
ファンブレード鋳造サプライヤーとして、当社はさまざまなタイプのファンブレードのゲートシステムの設計と最適化に豊富な経験を持っています。当社では、高度なシミュレーション ソフトウェアを使用して、ゲート システムと金型キャビティを通る溶融金属の流れを分析します。これにより、潜在的な欠陥を予測し、実際の鋳造プロセスの前にゲート システムの設計に必要な調整を行うことができます。
また、鋳造ファンブレードに対して厳格な品質管理テストを実施し、最高の基準を満たしていることを確認します。当社のエンジニアと技術者のチームは、鋳造プロセスの効率と品質を向上させるために、新しいゲート システム設計を常に研究開発しています。
結論
結論として、ゲート システムはファン ブレードの鋳造において重要な役割を果たします。金属の供給、流量制御、温度制御、不純物の除去を担当しており、これらすべてが鋳造ファンブレードの品質に大きな影響を与えます。としてファンブレード鋳造サプライヤーの皆様、当社は適切に設計されたゲート システムの重要性を理解しており、お客様に高品質のファン ブレードを提供することに尽力しています。
高品質のファンブレードをご希望の場合は、調達についてお問い合わせいただき、特定の要件についてご相談ください。当社の専門家チームは、お客様のニーズに最適な鋳造ソリューションを見つけるお手伝いをいたします。
